[Tuto]Un médiarack maison pour RSM130

Bonjour à tous

Depuis que j'ai changé mon écumeur (pour un aquamédic turboflotor blue 500) dans mon RSM 130, il m'est impossible de mettre de manière efficace du perlon derrière la surverse ou encore du charbon actif, des résines anti PO4, etc quand ça s'avère nécessaire.

En cherchant un peu j'ai trouvé aux Etats Unis une société (In Tank) qui fait un rack en plexi. En photo ça a l'air joli, bien construit, et les retours sont plutôt positifs.



Seul hic, c'est pas donné et ça ne se vend que depuis les USA. Donc une fois qu'on ajoute les frais de port et de douane, je me dis qu'il serait peut-être intéressant de reprendre l'idée et de se le construire soi même.

D'abord j'ai trouvé des plans sur internet (merci à son auteur qui m'a évité de mesurer des trucs inaccessibles :##22: )



Ces plans m'ont surtout servi pour les côtes. Pour ma part je n'ai fait que deux étages au lieu de trois, celui du bas et celui du haut.
Pour les étagères, ils utilisent du plexi qu'ils percent. C'est long et fastidieux. Surtout que je n'ai pas les outils pour ça. Je me suis dit qu'une grille plastique ferait l'affaire. De la grille optique serait une bonne option. Je n'en ai pas sous la main, il me fallait une autre solution...

Je me suis donc rendu dans une grande enseigne de bricolage et j'ai acheté pour 9€80 une plaque de verre synthétique (acrylique) de 50x25 cm et 5mm d'épaisseur et une grille pour essorer les rouleaux de peinture à 2€50.



Tout d'abord, il faut découper tout ça aux dimensions suivantes (en mm) :

2x 393x85
3x 30x85 (j'en ai une plus large que les autres, le flemme de recouper :##21: , mais ça ne gene pas, l'important est de respecter les 85mm)
4x 10x80



J'ai utilisé une scie à métaux. Il faut y aller doucement, bien droit (pas facile) et bien ébavurer après.


Pour les étagères, on coupe dans la grille d'essorage de rouleaux deux carrés de 80x80mm



Le plus pénible est fait ! :##20:

Maintenant, atelier collage. On colle tout ça à la super glue (colle cyanocrylate)

D'abord les supports d'étagère sur les deux plaques latérales
On prendra soin d'aligner l'extrémité du support avec le bord avant de la plaque latérale.

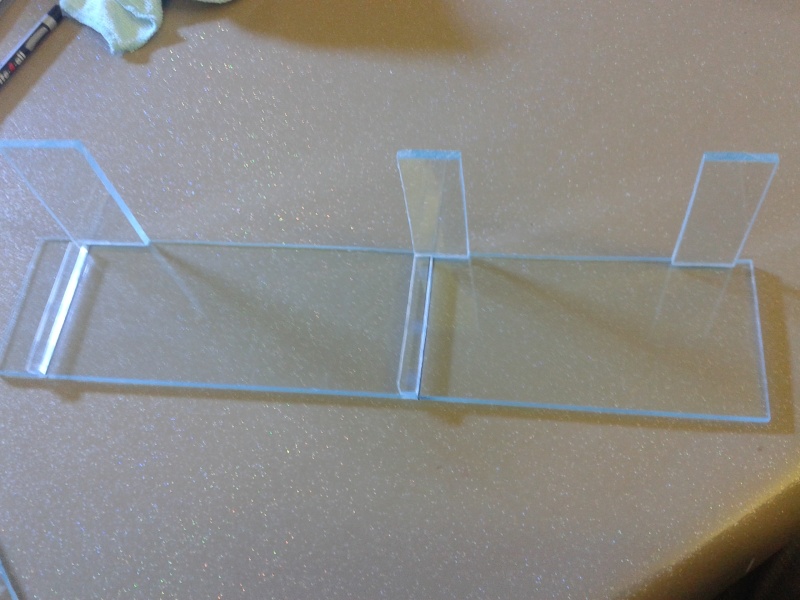

Ensuite on vient coller les trois pièces qui servent à maintenir l'ensemble. Celle du haut servira également de "poignée" pour extraire le rack de la décante (ou plutôt partie technique) du rsm.




Il faut maintenant coller l'autre côté (c'est le plus délicat car il faut bien ajuster et maintenir cette pièce bien parallèle à sa jumelle). Et ça donne ça :



Il ne reste plus qu'à coller les étagères et voilà le rack terminé (applaudissements :##17: ) :



Laissez bien sécher au moins 24 heures dans une pièce bien aérée histoire que les vapeurs de colle s'évaporent bien.

Respectez bien les côtes car ça rentre juste ! Il suffit de glisser le rack dans la partie technique du rsm, derrière la surverse. Il reposera sur les surépaisseurs de verre qui se trouvent au fond. Ainsi, l'eau qui passe par la surverse est forcée de passer par la colonne formée par le rack et de traverser le perlon, le charbon... avant d'aller dans l'écumeur.


En tout ça m'a pris environ 2 heures en prenant mon temps. C'est pas du même niveau de finition que ce que propose "In Tank" mais pour 12€30, ça marche bien. Avec de meilleurs outils on peut faire quelque chose de mieux fini.
Il est peut être même possible de demander à se faire découper les plaques lors de l'achat maintenant que vous avez les côtes. Moi je n'avais pas encore bien cogité à la façon dont j'allais monter les étagères et j'ai finalement ajouté les supports.

Vous pouvez mettre une étagère supplémentaire entre les deux, comme prévu sur les plans. Il suffit de découper deux supports et une grille de plus.

Il y a sans doute moyen d'améliorer tout ça. Si vous faites le vôtre en mieux, n'hésitez pas à partager vos idées ici !

A+
