Mon automate de gestion

Je vous présente mon petit automate maison

[img][/img]



[img][/img]

Analyse fonctionnelle:

Gestion de la température a +/- 0.3° avec possibilité d'y mettre des ventilos au cas où
J'ai donc une régulation comprise entre 24.7 et 25°

Gestion des niveau par ultrasons avec indication du niveau d'eau
Remplissage automatique en cas de manque d'eau
Gestion du changement d'eau
Inversion du type d'eau utilisée (osmo ou reseau) suivant le Ph
Gestion de l'éclairage en 3 phases pour un allumage et une extinction par paliers



Les niveaux
1°) Ultrasons

[img][/img]

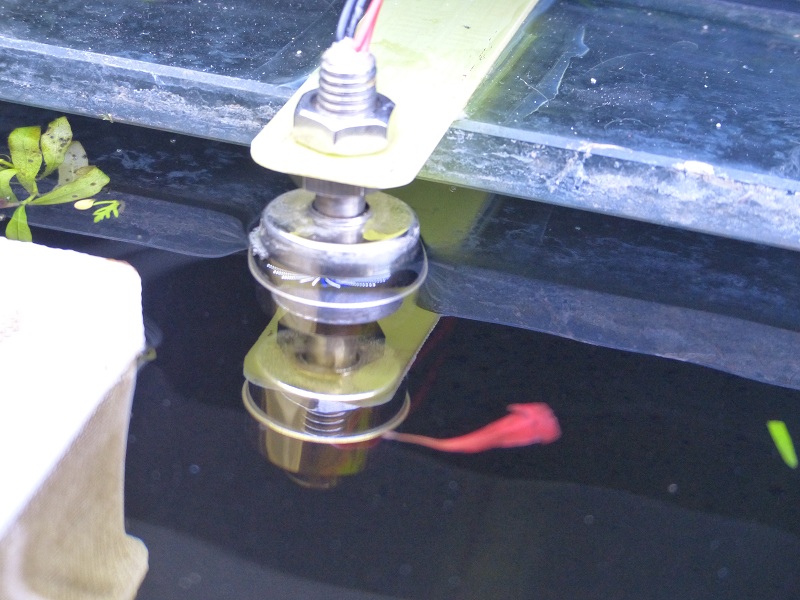

2°) flotteurs de sécurité au cas ou un obstacle viendrait fausser la mesure des Ultrasons



[img][/img]

Impressionnant :##10:

Combien de temps de travail plus ou moins ?
C'est peut être votre corps de métier ? (la programmation et l'automatisation)
Hate d'avoir la suite des informations et des photos

Suzielle a écrit:Impressionnant :##10:

Combien de temps de travail plus ou moins ?
C'est peut être votre corps de métier ? (la programmation et l'automatisation)
Hate d'avoir la suite des informations et des photos

En fait, j'ai mis 15 jours avec des temps de test pour affiner le programme et corriger certain beugs
pour le reste de la réalisation c'est environ 3 jours pour la réalisation de l'automate (étude, circuit imprimé etc...) + pose des conduites et électrvannes

Ce n'est pas vraiment mon métier je suis électricien industrielle. Je fais de l'automatisme mais ça n'a rien a voir avec de la programmation de µprocesseur, c'est un hobby.

pour l'arrivé d'eau tu la prend direct dans la nappe phréatique grâce à une pompe ou autre?

sa ressemble au système qu'utilise les aquaculteurs de poisson exotique qui récupère l'eau direct des sources d'eau chaude, du-coup je serais curieux de connaitre les paramètre que tu as dès la sortie de la nappe

L'osmoseur

[img][/img]

L’électrovanne de vidange, l’utilisation de celle-ci permet en se fermant de ne pas vider l'aqua par syphonage

[img][/img]

L’électrovanne d'alimentation osmo

[img][/img]

L’électrovanne du forage + pompe

[img][/img]

La pompe de vidange 1500L/h, débit réel car hauteur 1.2m 200l/h

[img][/img]

vaako a écrit:pour l'arrivé d'eau tu la prend direct dans la nappe phréatique grâce à une pompe ou autre?

sa ressemble au système qu'utilise les aquaculteurs de poisson exotique qui récupère l'eau direct des sources d'eau chaude, du-coup je serais curieux de connaitre les paramètre que tu as dès la sortie de la nappe

Oui, je pompe dans la nappe, en Alsace, on a pas trop de sources c'est une gigantesque nappe phréatique

Les paramètres

Temperature constante 13°

Ph 7.2
No2 0
No3 0
Gh 4.5
Kh 6 a 6.5

Bonjour, n'ai juste une petite question pourquoi le choix d'un capteur ultrason pour le niveau ?

Bonjour,

Ton sujet me passionne vraiment, métier oblige !
Peux-tu nous en dire un peu plus concernant les matériel utilisé pour l'automatisme ? Marque, modèle, type de programmation,...
Ainsi que sur ton logiciel ? Fonctionnalité,...

Merci :##27:

BadMarmotte a écrit:Bonjour, n'ai juste une petite question pourquoi le choix d'un capteur ultrason pour le niveau ?

Bonne question



Simplement parce que j'avais envie d'avoir une mesure des niveaux d'eau et de jouer un peu
- Cms manquants par rapport au niveau max
- Volume manquant
- Volume restant

Plus sérieusement,avec les Ultrasons on peut mesurer un trop plein et faire un arrêt d'urgence
ce qui n'est pas le cas avec un flotteur qui risque en plus de bloquer mécaniquement a cause d'une feuille ou autre on risque donc un débordement.

Sur l'US, j'ai 4 palier trop plein, normal, moyen et bas
- trop plein arrêt de l'installation
- normal ras
- moyen = compensation suite a évaporation
- bas = arrêt du changement d'eau si après x temps toujours niveau bas arrêt de l'installation filtre inclu

ces fonctions nécessiteraient plusieurs poires de niveau

steuveu a écrit:Bonjour,

Ton sujet me passionne vraiment, métier oblige !
Peux-tu nous en dire un peu plus concernant les matériel utilisé pour l'automatisme ? Marque, modèle, type de programmation,...
Ainsi que sur ton logiciel ? Fonctionnalité,...

Merci :##27:

Pas de soucis, j'avais commencé le projet avec un microchip 16F877 mais en assembleur cela devenait une usine a gaz je me suis donc rabattu sur un arduino mega 2560

Je ferai bien sure un topo sur la partie matériel et sur le programme pour ceux que cela intéresse

Biensur que cela m'intéresse !
J'ai bossé il n'y a pas très sur un arduino mega 2560 (pour le travail).
C'est une excellente base et les possibilités sont énormes !
T'as pris quoi comme écran ? Un nokia,...?
J'ai trop hate que tu fasses un post dédié !!! :##06:

Non, l’écran est un watterlot 2,8" nokia trop petit et monochrome

Il existe ne couleur, c'est celui du Nokia 6100 en 130x130px en comm SPI.
Mais a=à mon avis il fait la même taille que le monochrome. :##07:

steuveu a écrit:Il existe ne couleur, c'est celui du Nokia 6100 en 130x130px en comm SPI.
Mais a=à mon avis il fait la même taille que le monochrome. :##07:

Il en existe pas mal, mon choix c'est porté sur celui-ci pour sa simplicité de programmation.

Je suis d'accord le flotteur c'est pas forcément ce qui est le mieux mais tu en a quand même un en 'sécurité' alors cette 'sécurité mécanique qui permet de couper le circuit en cas de défaut de l'électronique est parfaite pour le trop plein donc un capteur optique de type infrarouge aurait fait office de capteur non mécanique aussi l'information de savoir exactement combien il manque est utile pour ajouter une sorte d'hystérésis au remplissage ?

Le seul truc qui me gène en faite avec l'ultrason c'est que je ne suis pas certain que les poissons n'y sont pas insensible. l'électricité résiduel généré par les pompes immergé déjà c'est bof ... moi j'ai évacué toute l'électricité du bac habité

superbe boulot, il ne reste plus que le netoyage.... :##27:

par contre il y a un truc que je ne comprend pas, peut tu developper :#02#:

hjojo a écrit:
Inversion du type d'eau utilisée (osmo ou reseau) suivant le Ph

En réfléchissant un peu je pense de suite aux écho-sondeurs qui permettent de détecter les fonds marins et autres banc de poissons (carpistes par exemple) et je me dis que ça n'a pas l'air de les déranger
En fait, d'après l'article que je viens de lire, il n'y a aucune chance que nos amis les poissons entendent quoique ce soit émanant de ce type de détecteur qui émettent des vibrations à des fréquences bien trop élevées pour être audible ni par l'homme ni par les poissons.
Source : ultrason

En cherchant un peu plus j'ai même trouvé des systèmes de traitements contre les algues à base d'ultras-sons utilisés dans les plans d'eaux et étangs.

Pour ce qui est du flotteur de sécurité, il est vrai que c'est un peu la ceinture et les bretelles mais bon. J avoue que ce qui me freine pour le moment à mettre en place un tel système ou même une décante externe, c'est bien la peur de l'inondation !!

À part ça jojo, il y aurait moyen d'obtenir le code source juste histoire de vvoir comment tu t'y es pris ? En mp bien sûr ! :##06:

capitaine dechet a écrit:superbe boulot, il ne reste plus que le netoyage.... :##27:

par contre il y a un truc que je ne comprend pas, peut tu developper :#02#:

hjojo a écrit:
Inversion du type d'eau utilisée (osmo ou reseau) suivant le Ph

En fait suivant la mesure du Ph, l'automate choisi le type d'eau a utiliser si le Ph est trop haut on passe par l'osmoseur

Les infra rouge c'est pas top pour une détection d'un niveau d'eau car ce principe est basé sur la variation de température a moins de créer un faisceau entre deux points ce qui est relativement compliqué.

En effet, les ultrasons ne gênent en rien les poissons, dans ce cas précis, les ondes ricochent sur la surface de l'eau pour avoir une amplitude en profondeur il faudrait les immerger.

Qu'un poisson n'entende pas l'ultrason certe mais ça ne signifie pas que ça na aucun impact j'ai lu que dans des bassin d'aquaculture traité par ultrason ils observait de modification de vitesse de croissance et de poids. Intéressant pour des poissons a consommer mais pour des tites bêtes dans nos aquarium cela pourrait donc influencer leurs longévités.

+1 pour le manque d'efficacité des infra rouge
+1 encore pour les ultra sons hors de l eau !

pour le fait que ça soit hors de l'eau oui, pour le manque d'efficacité de l'optique je suis vraiment pas d'accord j'ai ce type de capteur dans ma décante et l'osmolation est vraiment impeccable

hjojo a écrit:

capitaine dechet a écrit:superbe boulot, il ne reste plus que le netoyage.... :##27:

par contre il y a un truc que je ne comprend pas, peut tu developper :#02#:

hjojo a écrit:
Inversion du type d'eau utilisée (osmo ou reseau) suivant le Ph

En fait suivant la mesure du Ph, l'automate choisi le type d'eau a utiliser si le Ph est trop haut on passe par l'osmoseur

j'avais bien compris le principe, mais je ne te suis pas dans le raisonnement de régler le ph avec l'ajout ou non d'eau osmosée

steuveu a écrit:

À part ça jojo, il y aurait moyen d'obtenir le code source juste histoire de vvoir comment tu t'y es pris ? En mp bien sûr ! :##06:

Pas de soucis, je vais partager le programme avec tous ceux qui sont intéressés, je vais également étoffer le sujet avec le câblage et les circuit imprimés.
Je ne t'enverrai pas la dernière version car pas encore terminée, il faut que je la nettoie un peu elle est je crois juste un peu indéchiffrable quand on ne l'a pas écrit

capitaine dechet a écrit:

hjojo a écrit:

capitaine dechet a écrit:superbe boulot, il ne reste plus que le netoyage.... :##27:

par contre il y a un truc que je ne comprend pas, peut tu developper :#02#:

hjojo a écrit:
Inversion du type d'eau utilisée (osmo ou reseau) suivant le Ph

En fait suivant la mesure du Ph, l'automate choisi le type d'eau a utiliser si le Ph est trop haut on passe par l'osmoseur

j'avais bien compris le principe, mais je ne te suis pas dans le raisonnement de régler le ph avec l'ajout ou non d'eau osmosée

Je me suis mal exprimé, c'est seulement lors du changement de l'eau qu'on décide via une sonde de définir avec quelle eau on va remplir le bac afin d'avoir un Ph a peu près constant.

C'est peu être une mauvaise idée, je suis ouvert a toute suggestion
